1．晃電的類型
電力系統在運行過程中，由于雷擊、短路故障重合閘、企業外部或內部電網故障、大型設備起動等原因，會造成電壓瞬間較大幅度波動或者短時斷電又恢復，這種現象通常稱為“晃電”。
晃電主要有以下幾種情況：
①?電壓驟降、驟升，持續時間0.5個周期至1min，電壓上升或下降至標稱電壓的百分110～180或百分之10～90。
②?電壓閃變，電壓波形包絡線呈規則的變化或電壓幅值一系列的隨機變化，一般表現為人眼對電壓波動所引起的照明異常而產生的視覺感受。
③?短時斷電，持續時間在0.5個周波至3s的供電中斷（如備自投、重合閘等）。
有些企業雖然系統存在波動負荷，但由于設有浪涌保護器、避雷器乃至消諧裝置，正常生產性負荷對自備電廠造成的沖擊影響不會很大，其電網晃電主要是外部電網或鋼鐵企業內部電網故障引起的，其中電壓驟降（A類）和電壓短時中斷（C類）占大部分。
一般來說，電壓跌幅在百分之20內對設備運行一般不會有太大的影響。電壓跌幅超過百分之20時，容易引起交流接觸器控制的設備跳閘停機。
2．晃電的影響
①．晃電對供電回路控制電器的影響

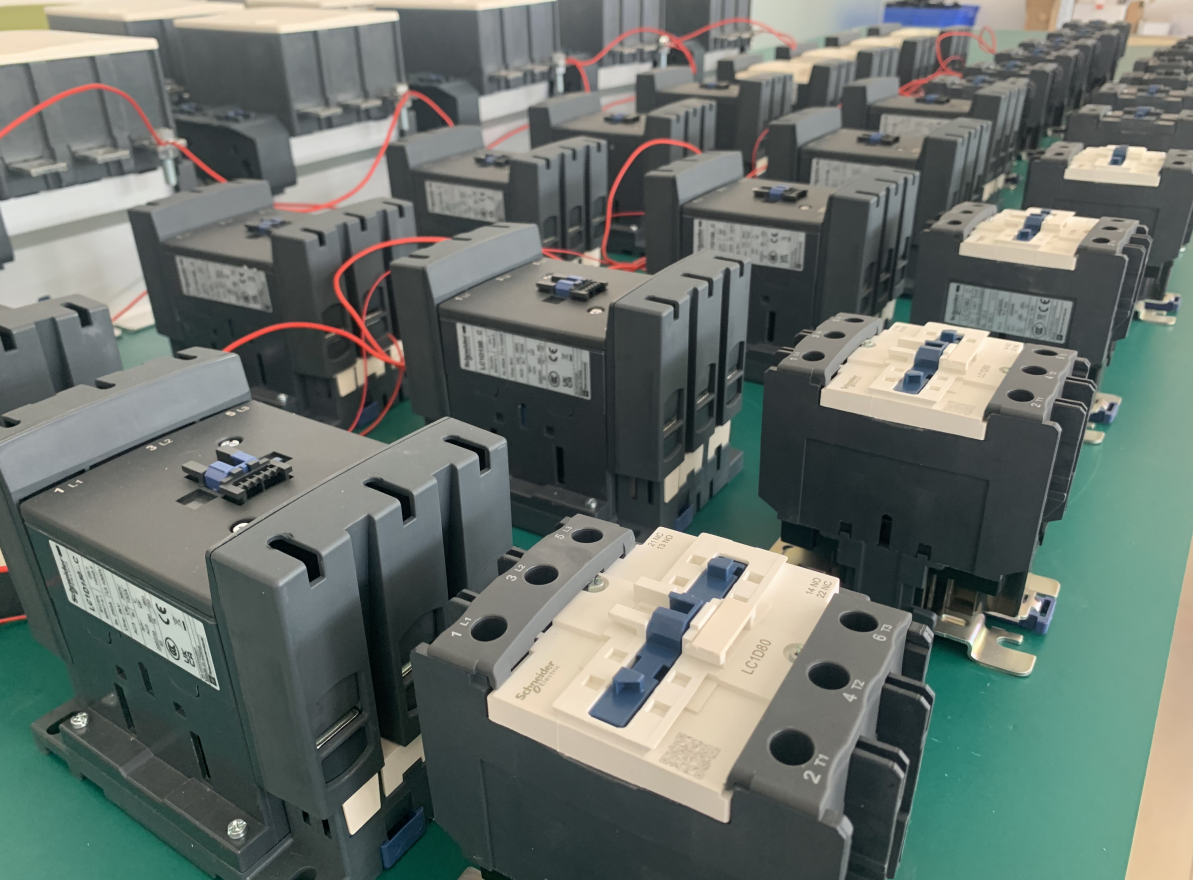

交流接觸器在低壓電動機控制系統中應用很廣，占了相當大的比例。由于工作原理的特點，當電網出現晃電時，會造成其操作線圈短時斷電或電壓過低，導致線圈對鐵芯的吸力小于釋放彈簧的彈力使接觸器釋放。據資料介紹，一般交流繼電器當電壓低于線圈額定電壓的百分之50，時間超過一個周期時接觸器釋放；當電壓低于百分之80甚至更高，持續五個周期時接觸器也釋放。
在使用變頻器調節控制電動機的場合，由于一般的變頻器都具有過壓、失壓和瞬間停電的保護功能，變頻器的逆變器件為GTR時，一旦失壓（指電壓下降到額定電壓的百分之70，個別變頻器為百分之76）或停電，控制電路將停止向驅動電路輸出信號，使驅動電路和GTR全停止工作，電動機將處于自由制動狀態；逆變器件為IGBT時，在失壓或停電后，將允許變頻器繼續工作一個短時間td（對于td有兩種規定方法，一種具體的規定時間，如15ms；另一種規定為主電路的直流電壓下降到原值的百分之85所需的時間)，若失壓或停電時間to＜td，變頻器將平穩過度運行；若失壓或停電時間to＞td?，變頻器自我保護停止運行。在電源“晃電”較為強烈時，有可能使變頻器調速的電動機停止運行。
